'15 XL1200T セッティング準備編

砂川市よりご入庫頂きました

クラブスタイルベースに最適なXL1200T。

シャーシダイナモでのセッティング準備を進めて参ります。


まずは一度各部の点検・調整・対策を行う為

マフラーやエアクリーナー等を一度取り外します。

例えば･･･

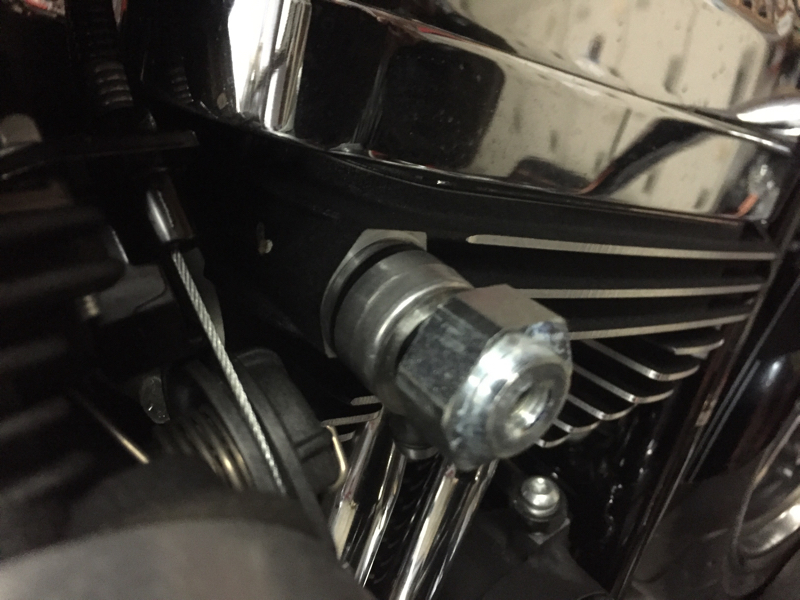

エアクリーナーのバックプレートを固定する役割と

ブローバイガスを吐出する役割を持つチャック部分。

画像の装着方法から正しい装着方法へ変更致します。

これにより

ブローバイガスの吐出がスムーズになるだけではなく

2次エアーの心配も無くなるなど様々な効果が期待できます。



そしてお次はパワービジョンのリンクケーブルの取り回しと

純正シガーソケットの配線の取り回しの変更を行います。

個人的に純正シガーソケットの電源は

ACC電源とアースの一般的な方法で接続されているかと思いましたが･･･



パワービジョンの接続や

車両診断機の接続を行うポートから電源をとっておりました。

これにより、

いつでも純正に戻せて

メインハーネス等に一切ダメージを与える事なく

そしてシンプルに接続する方法を考えた結果･･･

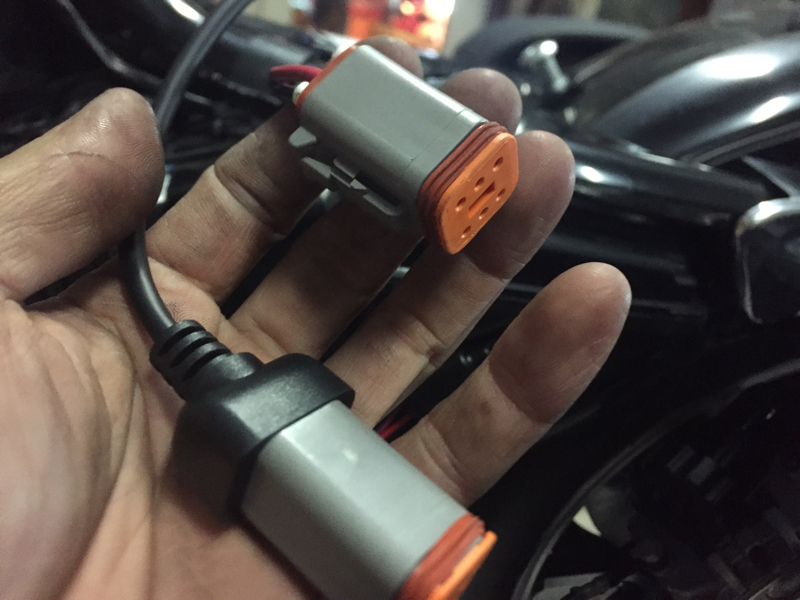

Dynojet社からリリースされております

CAN用Yコネクターを使用することに致しました。

ニュアンス的には

プラグイン仕様のロードイコライザーと同じような仕組みになります。

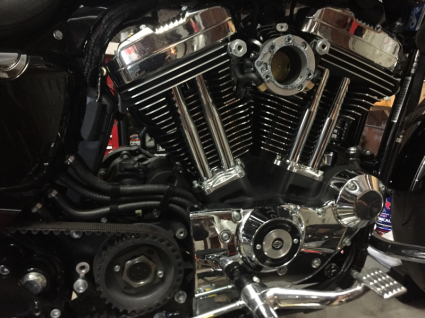

大まかな配線処理を終え

マフラーやエアクリーナー等を本付けします。

ヒートシールドはマフラー焼けを防止する為に取り外しておいております。

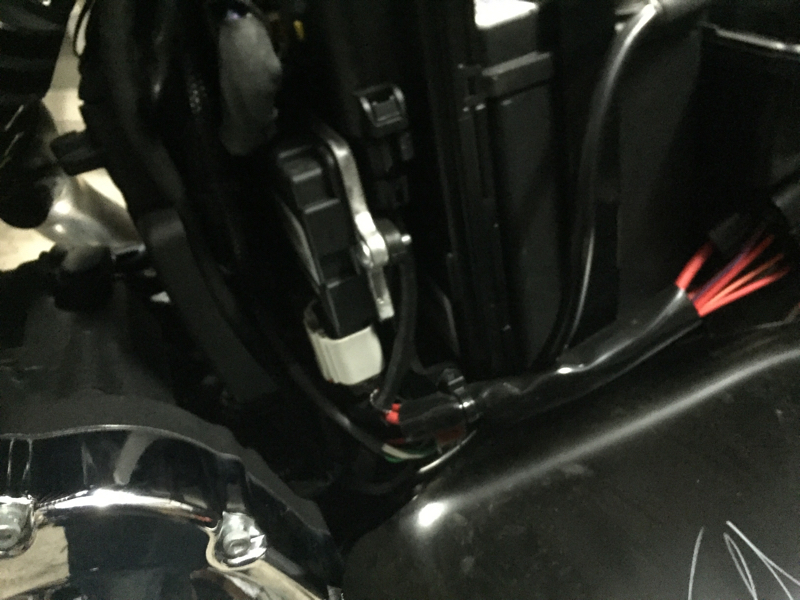

サイドカバー内の配線類は

純正同様になるよう違和感なく配線処理を行います。

ちなみに先程のYコネクターは

この時点で接続して違和感なく取り回しておきます。

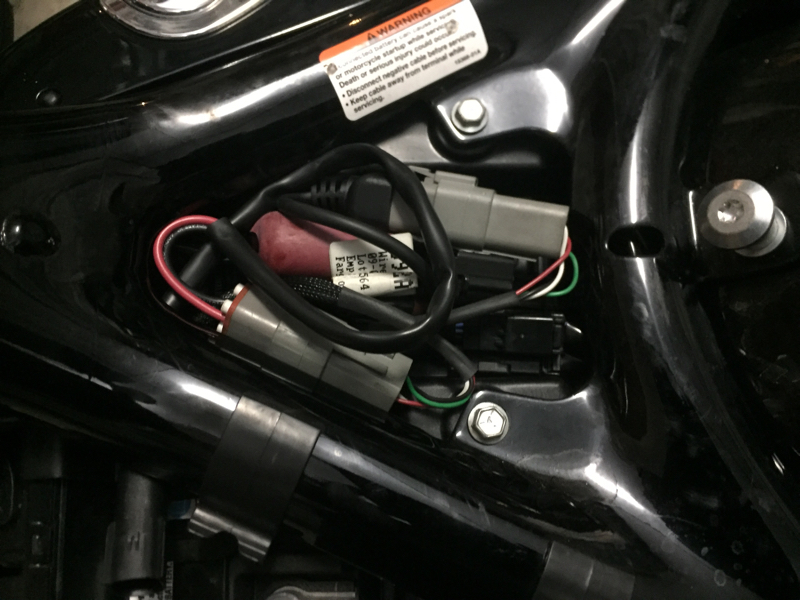

パワービジョンのリンクケーブルと

純正シガーソケットのカプラーはシート下に収納。

恐らく数人の方は

「カプラー分解してACCから電源をとれば？」

こう思っているかと思いますが

CAN仕様の電圧関係は従来よりもとてもシビアになっており

配線の太さや取り出し位置などに必ず意味があるんです。

そして何の加工も行わず

いつでも純正に戻せる事を念頭に置いて作業を行っているからです。

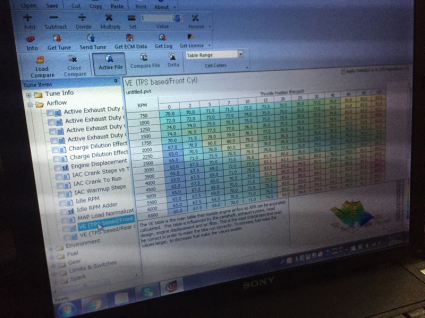

コチラは純正（ノーマル）のVEマップですが

VE値も含め点火時期もDynojet認定ATSとして

そしてお客様のリクエストにお答えする形で見直しを行い

その車両とオーナーさんに合った仕様のMAPを製作してインストールを行います。
