'13 FXSB カム組込み






帰国2日目の本日は

まだ時差ボケが残っておりシャキっとしておりませんが、

通常のワーキングデーとして動かせて頂いております。

ご来店・お電話等お気をつけ下さいませ。。。
\'13 FXSB カム組込み_d0348774_10302220.jpg
渡米時に様々な事を学ばせて頂きましたが

全てをお話しすることが出来ないのも事実でありまして・・・

学んだ事にちなんでBookを少量、

そして雑貨を少量ですが入庫致しまして、

ご来店下さいました方へのお土産を数量限定で入れさせて頂きました。

金曜日以降でお願いさせて頂いておりますが

是非お時間のある方は週末S&Fにご来店下さいませ~。。






さて、

小樽のKさんのFXSBブレイクアウトですが
\'13 FXSB カム組込み_d0348774_11124226.jpg

組付けに向けて作業を進めております。

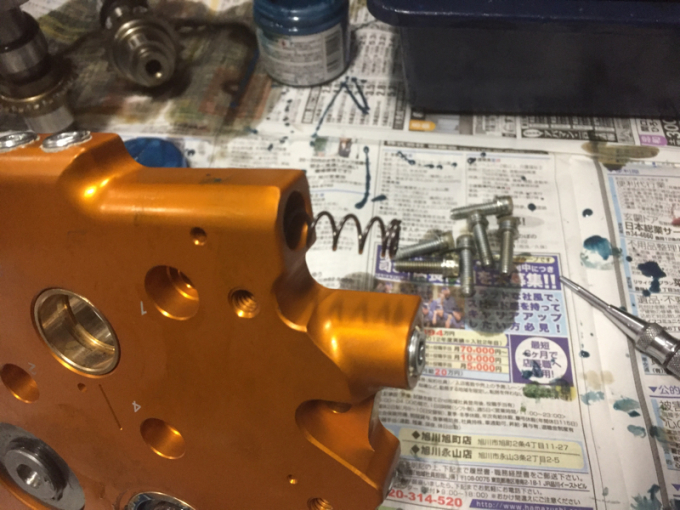

まずはリリーフバルブスプリングの交換からスタート。


\'13 FXSB カム組込み_d0348774_11124270.jpg

上が純正のリリーフバルブKITで

下がZipper'sのリリーフバルブKITで、

Zipper's製品に交換させて頂きます。


\'13 FXSB カム組込み_d0348774_11124385.jpg

インナーカムベアリングも同社製に交換して

Iマークを合わせてカムシャフトを組み付けます。


\'13 FXSB カム組込み_d0348774_11124466.jpg

クランクシャフトの芯出しを行い

カムプレートとオイルポンプを固定します。


\'13 FXSB カム組込み_d0348774_11124580.jpg

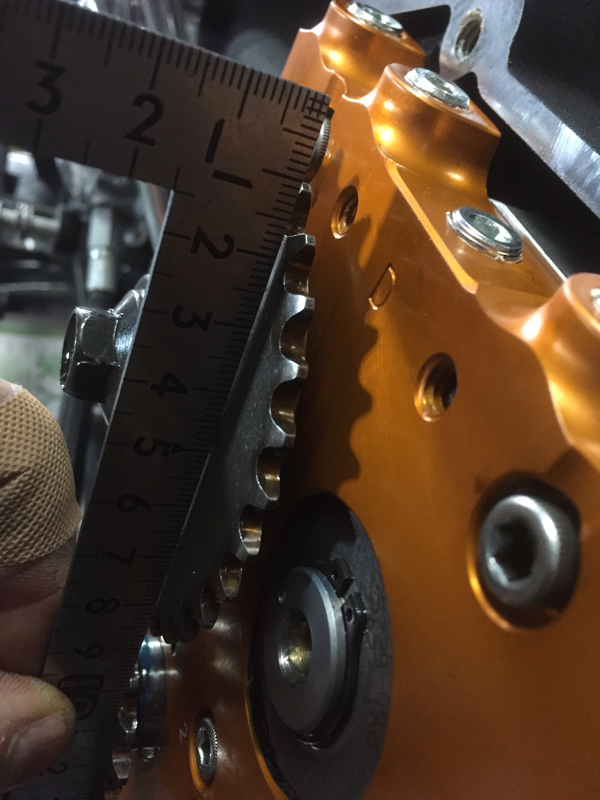

チェーンスプロケットを取り付けて

チェーンラインを計測するのですが・・・

装着されていたスペーザーを使用すると

これだけ上下でチェーンラインが違ってきます。

ちなみに、

画像では差し金を使用しておりますが

これは分かり易くするために使用しただけですので

実際の作業では違う製品を使用して計測致しております。


\'13 FXSB カム組込み_d0348774_11124517.jpg

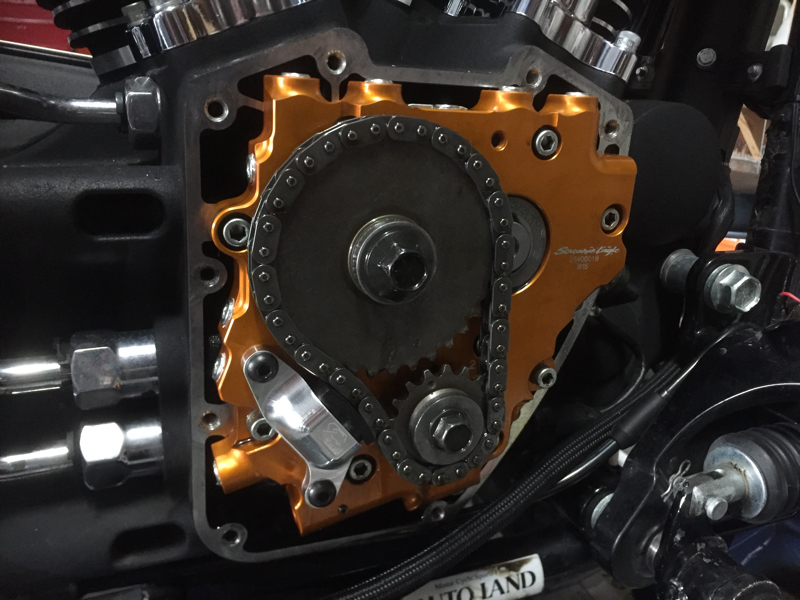

これでカム周りの組付けが終了!


\'13 FXSB カム組込み_d0348774_11124647.jpg

次はプッシュロッド周りの作業に取り掛かります。

使用するリフターはSEハイキャパシティータペットローラー。


\'13 FXSB カム組込み_d0348774_11124621.jpg

リフラーを組む際にリフターカバーを・・・


\'13 FXSB カム組込み_d0348774_11124760.jpg

可能な限りピカピカに磨いておきます。


\'13 FXSB カム組込み_d0348774_11124841.jpg

そしてハイリフトカムに交換する際

純正プッシュロットは対応しませんので

自由に長さを調整できるアジャスタブルプッシュロッドに変更。


\'13 FXSB カム組込み_d0348774_15001475.jpg
こんな感じでエンジン周りの作業は終了致しました。

あと少しで全ての組み付け作業が終了です!
